GRM模塊本機IO接口的使用教程

GRM230模塊外部IO接線圖，先按照接線圖接好線，都是直流24V供電，形成直流24V回路就可以：

GRM230模塊外部IO接線圖

GRM模塊有的型號可以帶開關量輸入輸出和模擬量輸入輸出的IO接口，譬如型號：

GRM232Q-4D4I4Q、GRM232NQ-4D4I4Q、GRM233Q-4D4I4Q、GRM233NQ-4D4I4Q

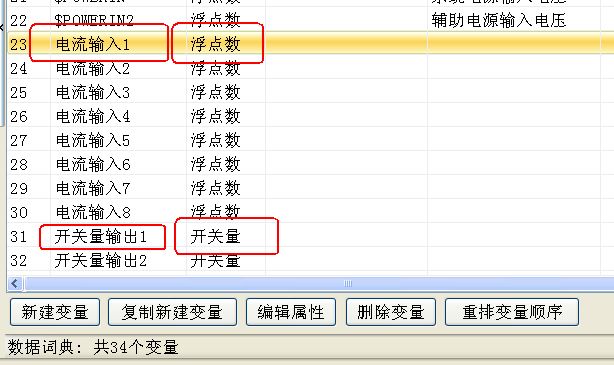

自帶的本機IO使用方法步驟如下，先在GRMdev軟件中建立內部變量

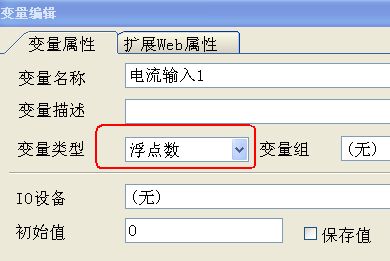

模擬量輸入，如下圖：

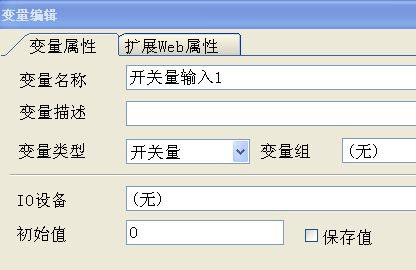

開關量輸入，如下圖：

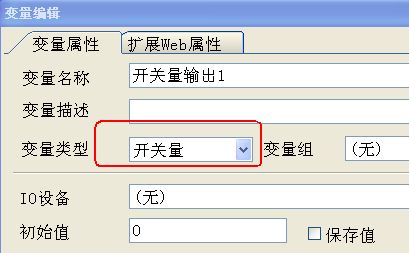

繼電器輸出，如下圖：

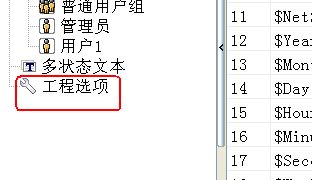

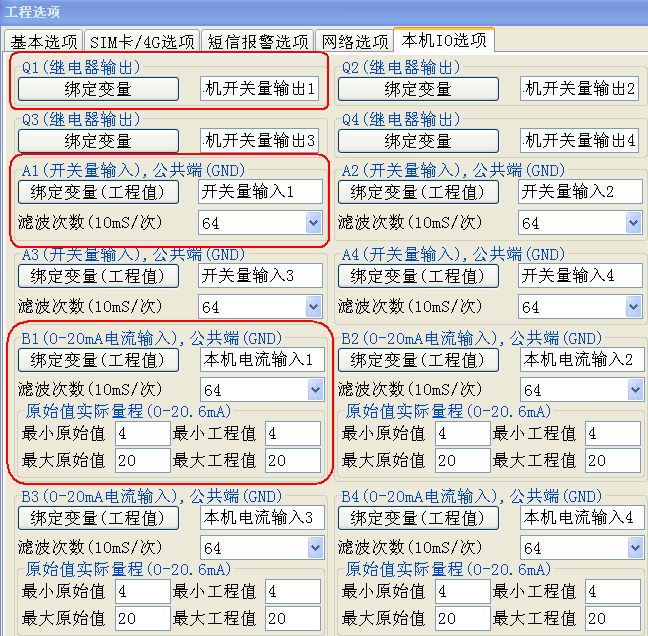

然后雙擊工程選項，綁定已經建好的內部變量給本機IO

如果是模擬量輸入，可以點擊下方鏈接教程步驟做線性轉換

http://www.fayl.com.cn/detail.asp?baseid=5&secondid=5002&id=379

后再通過電腦手機網頁、手機APP就可以監(jiān)控到這些變量了，再GRM軟件中也可以用這些建好開關量輸入、模擬量輸入、開關量輸入來進項邏輯控制和邏輯運算

巨控模塊邏輯控制編程指南和例子程序下載：

http://www.fayl.com.cn/detail.asp?baseid=5&secondid=5002&id=413
