模擬量4-20ma傳感器的遠程無線通訊集中監控和短信報警

1 系統要求

1.1 需求簡介——某公司希望能坐在辦公室就隨時監控到每個流量計的流量以及設備的溫度，壓力等信息，現場這些傳感器輸出信號為模擬量4-20ma。

1.2 功能設計如下：

1）計算機集中監控。在控制中心對現場設備實時監視包括實時數據、累計數據等多種參數，實時反應現場信息。

2）圖形界面動態顯示、數據實時顯示及參數設定。

3）報表統計查詢打印。提供歷史記錄的查詢，并能生成流量日?qǐng)?bào)表、月報表、季報表及年報表。

4）報警和事件記錄。能夠完成指定的報警功能，并有事故的查詢及統計功能。

5）權限及安全管理。對用戶進行分級管理，根據級別來限制訪問、操作及修改權限。

6）現場模擬量信號采集，以及GPRS無線通訊傳輸

7）氣體流量實時值的累計統計

1.3 功能擴展為客戶提供更好的服務：

1)手機短信查詢實時參數，如發短信查詢實時流量、累計流量

2)短信報警，電話報警，如超過設定的流量值的高低限通知

3)定時短信通知

4)超低GPRS流量費用

5)無需客戶每年出固定IP費用

6)支持互聯網電腦網頁監控

7)支持手機網頁監控

8)一站式服務，專業全套設計制作，方便客戶應用費用更低。包括防水電箱、開關電源、程序設計、程序調試、電箱制作

2方案概述

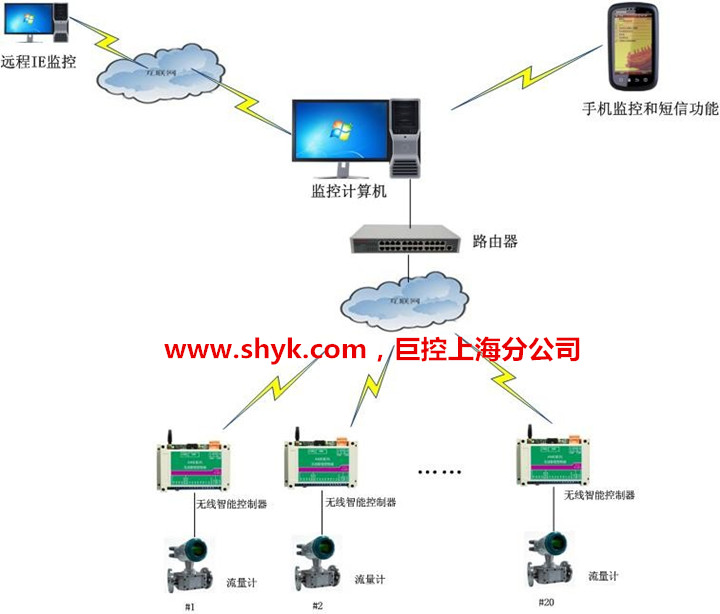

系統結構

系統中的流量計、溫度變送器、壓力變送器，輸出為模擬量4-20ma，現場需要增加巨控GRM200模塊，實現模擬量實時數據的采集，同時以GPRS的方式發送到監控服務器，并且完成短信功能、手機瀏覽等服務. 還可以接入可燃?xì)怏w報警器，液位傳感器，壓力傳感器，溫度傳感器等系統擴展。

調度中心使用巨控組態軟件，實現現場數據采集，過程監控功能。系統可以對歷史數據進行查詢，對生產數據進行實時采集，自動匯總、統計并生成電子表格，方便快捷。

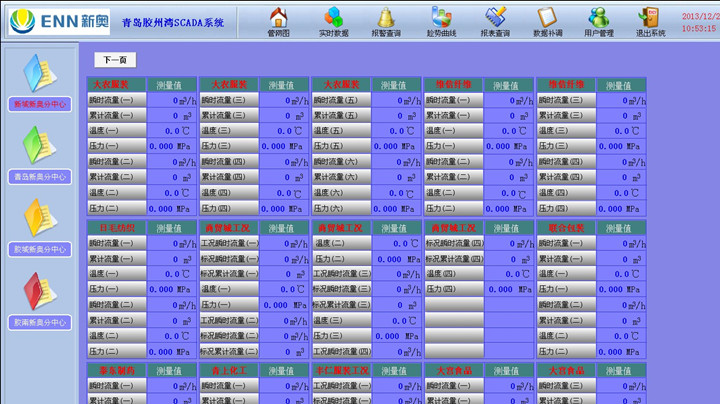

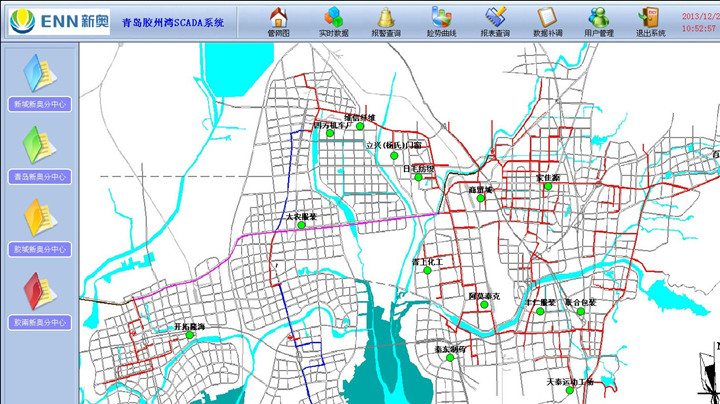

3.工程效果
