工廠PLC設備通過無線通訊遠程集中監控

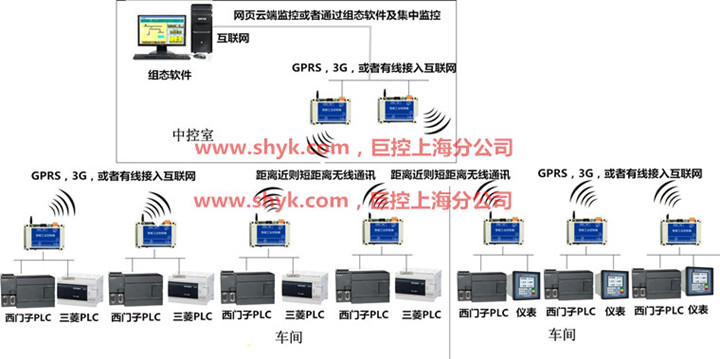

一、PLC設備監控組網

本系統采用無線傳輸方式，省去了復雜繁鎖的布線工作，無線設備采用巨控科技開發的GRM200系列無線通線模塊，現場設備控制器主要是西門子PLC，三菱PLC以及支持modbus通訊的儀表等。

1.現場設備通過RS485總線與GRM202G或者GRM100通信，其中GRM100可以作為GRM212G的從機，進行短距離無線通訊，這樣GRM100可以無需配sim卡。多臺從機GRM100將數據集中傳送給主機GRM212G，GRM212G再將數據通過互聯網傳給中控室。

2.如果距離遠的設備，可以單獨配置一臺GRM202G，走GPRS無線通訊。

3.為了更好的通訊效果，每臺GRM212G主機帶5臺GRM100從機。

4.中控室可使用多臺GRM212G接收，中控室即可以通過互聯網網頁集中監控，也可以通過監控組態軟件做集中監控。

GRM202G和GRM212G還支持短信報警，短信查詢，短信控制，手機網頁瀏覽功能。

支持PLC和協議

★西門子S7-200 PLC：PPI協議

★西門子S7-300，400 PLC：MPI協議

★三菱FX全系列PLC：通過485-BD支持FX1N,FX2N ,FX3U等PLC

★三菱Q系列PLC：MELSEC通訊協議

★歐姆龍系列PLC：HOSTLINK協議

★臺達系列PLC：臺達協議

★國產各類PLC：MODBUS協議

備注：如果選用巨控GRM400系列模塊，還可以實現對PLC的程序遠程在線監控和下載，在外地，在家里，在辦公室都可隨時隨時監控到PLC程序。

方案特色：

★ PLC無需編程，無需固定IP及綁定動態域名。
★ 多包并發采集，按需采集，智能壓縮技術，相對透?jìng)鱃RPS DTU降低50%流量，速度提高2.5倍。
★ 同時支持短信功能和GPRS無線遠程訪問，提高無線監控的可靠性。GPRS永遠在線，自動重連。
★ 通過OPC接口支持任意組態軟件，可免費提供巨控?zé)o限點組態。
★ 業內具備PLC編程功能的智能GPRS控制終端。
★ 業內可連接各種PLC，觸摸屏，組態軟件，變頻器的智能GPRS控制終端。
★ 業內通過賽寶認證中心抗干擾測試的工業級智能GPRS控制終端。
★ 業內智能費用管理的智能GPRS控制終端，定時報告SIM卡余額和流量。

二、開關/模擬量遠程控制

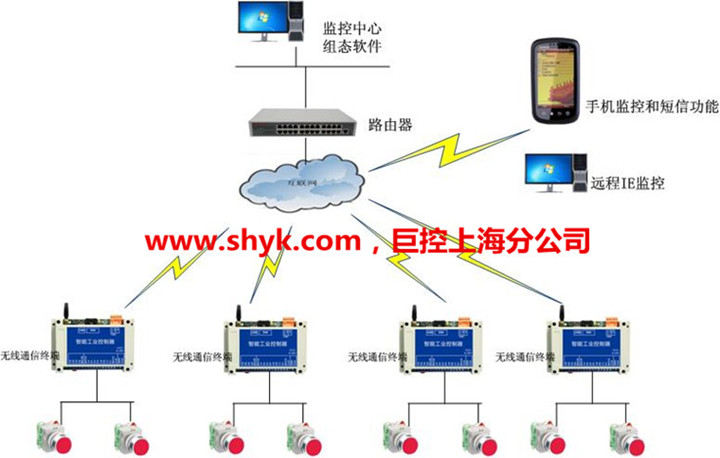

由于現場距離較遠，安裝布線不方便，所以采用本公司研發的工業級GPRS無線傳輸方式GRM202G模塊，通信網絡穩定可靠，安裝方便，GRM202G具有1路RS485串口輸入，12路IO可以接8路開關信號，4路繼電器輸出，支持modbus協議，現場如果需要其他設備接入擴展可以接到GRM202G的RS485輸入端，監控計算機，監控計算機軟件負責數據的實時監測、參數設置、數據記錄，報表統計、曲線分析等功能。車間這邊把開關信號接到無線終端，然后插上sim卡，通過GPRS的方式發到辦公樓端，辦公樓用一臺電腦接收并顯示。電腦通過組態軟件監控或者直接通過網頁監視控制。

無線終端采用BS架構，內置監控網頁功能，使用簡單，穩定，不需要搭建服務器，不需要重新組建網絡，就可以實現隨時隨地手機網頁監控，電腦網頁監控。報警主機具備短信報警、電話報警、蜂鳴器報警、多用戶報警、定時發短信日?qǐng)?bào)等多種功能。
